搪玻璃塔节标记为：
　　塔节 ①②-③④⑤⑥
　　其中：
　　①——公称压力，用PN××表示，单位为兆帕（Mpa）；
　　②——公称直径，用DN××表示，单位为毫米（mm）；
　　③——型式，用A或B表示
　　④——连接型式，用Ⅰ或Ⅱ表示
　　⑤——长度，用L表示，单位为毫米（mm）；
　　⑥——标准号，HG/T3127
　　示例：
　　公称压力PN0.6MPa，公称直径DN1000mm，高颈法兰联接的A型搪玻璃塔节、长度为2000mm塔节PN0.6DN1000-AⅡL=2000mm HG/T3127
技术要求
       搪玻璃塔节的设计、制造、检验及验收应符合HG 2432的要求。
       搪玻璃塔节的形位公差按HG/T2637搪玻璃件几何尺寸检测方法进行检测，其结果应符合表4的规定。

表4 搪玻璃塔节形位公差

名称	公称直径 DN
	DN≤1000		1000＜DN≤2000
塔节法兰平面度	2		0.2%DN
塔节法兰对塔节法兰平行度	1%DN且不大于5		0.5%DN且不大于7
塔节直线度	0.3%L
塔节法兰对塔节轴线的垂直度	150～250	300～1000	1100～1600	1750～2000
	2.5	3.5	4.5	5.5

标牌、出场文件、包装、运输和贮存
       产品标牌按HG2432的有关规定。
       出厂产品应有装箱单、产品合格证，质量证明书。质量证明书至少包括材料的化学成分和力学性能、公称压力、公称直径、主要尺寸和检验报告等内容。
       包装、运输按HG2432的有关规定。
       外露的搪玻璃面须严格保护。
       产品出厂前应妥善保管，防止雨雪天气及腐蚀性介质侵蚀，一般不允许露天存放。

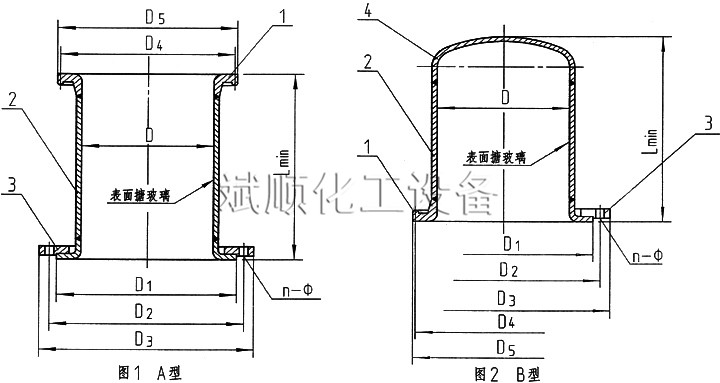

表1明细表

件号	标准号	名称	数量	材料	备注
1	HG/T2049	高颈法兰	/	符合HG2432	/
2	GB/T7996	塔　　体	1	符合HG2432	/
3	HG/T2105	活套法兰	/	符合HG/T2105	/
4	JB/T4746	塔节封头	1	符合HG2432	/

表2主要尺寸

公称直径DN	D	D1	D2	D3	Lmin	n-Ф
150	150	212	240	285	500	8-22
200	207	268	295	340	500	8-22
250	257	320	350	395	500	12-22
300	303	370	400	445	500	12-22
400	403	482	515	565	500	16-26
